CG76 – CG76A Кутовий відбійник для стаціонарів

Вініловий відбійник на алюмінієвому каркасі, відмінно підходить для стаціонарів, приймальних відділень і відділень швидкої та екстреної медичної допомоги. Дана система застосовується для захисту кутів і є найширшою з усієї лінійки кутових відбійників, що дозволяє максимально захистити кут від удару каталкою, коляскою, носилками, візком і іншим. А також ідеально підходить в хирургиях, реанімаціях, неврологічних відділеннях, ліфтових отворах та інших слабких і високо прохідних місцях.

Комплектуючі:

• Вініловий профіль - 2 мм
• Алюмінієвий профіль
• Заглушка

Монтаж:

1. Визначити точку висоти захисного елемента для кута.
2. За замовчуванням ARFEN поставляє 3-х метрові елементи вінілу і алюмінію, тому достатньо один раз перерізати і каркас і вініл, і отримуємо два готових елементів 1,5 м для захисту двох кутів. Як правило вище 1,5 м захист кутів не потрібен. Примітка: Різати чітко під 90 градусів.
3. Розрізати алюмінієвий профіль в розмір.
4. При інсталяції на гіпсокартон стіни і цеглу свердлити отвори спочатку в алюмінії, а потім через профіль в стіні.
5. Або монтувати каркас вище плінтуса з урахуванням товщини нижньої заглушки, або монтувати захисний каркас від самої підлоги, розриваючи плінтус на розі. В останньому випадку нижня заглушка не обов'язково; Гіпсокартон: 4x50 мм саморіз, монтувати профіль гіпсокартону. Бетонна стіна: 4x50 мм саморіз та 6 мм дюбель. Цегла: 4x50 мм саморіз та 6 мм дюбель. Встановити заглушки.
6. Відміряйте і відріжте вінілову накладку, щоб вона щільно прилягала до заглушок. Примітка: Без нижньої заглушки алюміній повинен щільно прилягати до підлоги, щоб вінілова накладка не приходила вниз.
7. Встановити вініл на алюмінієвий каркас. Важливо: Зберігати матеріали в чистому і сухому приміщенні при температурі 10 ° C - 40 ° C.

Примітка: Дана модель має в комплектації тільки кінцеві елементи.

• Каталог - Системы защиты стен и углов АРФЕН 2018

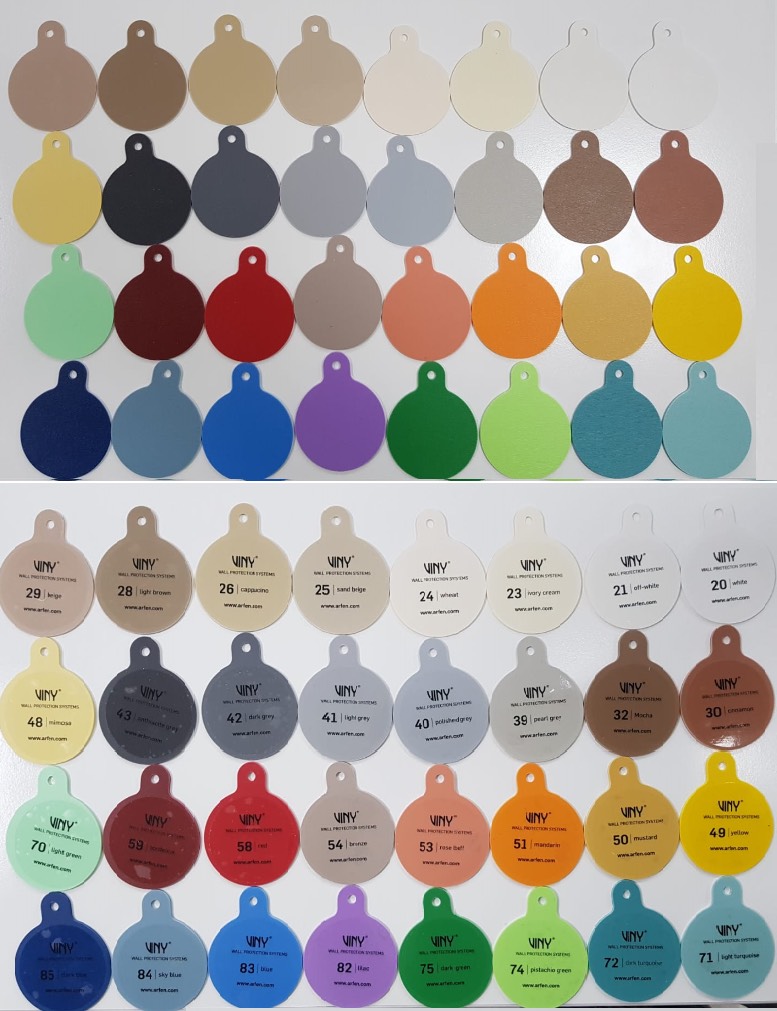

• Цветовая палитра - Отбойники
