Сталеві профілі деформаційні

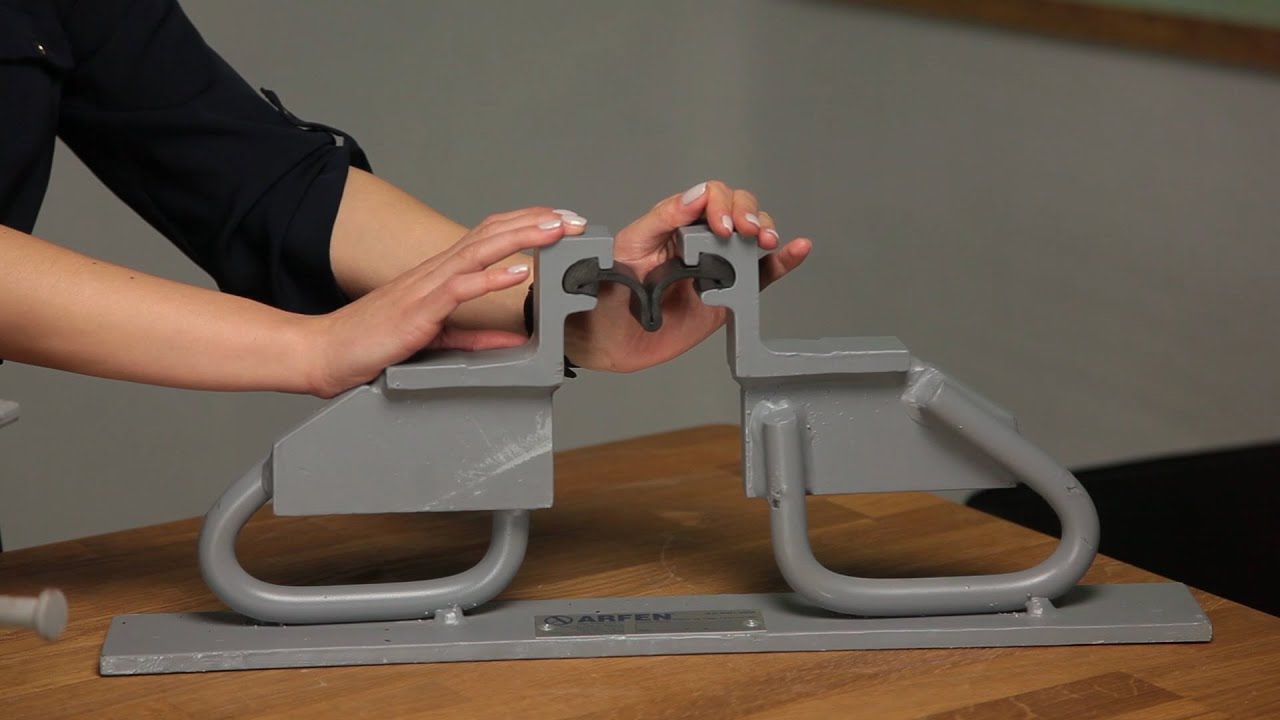

Сталеві деформаційні профілі Арфен серії ВЕ – деформаційні профілі індивідуального виготовлення для мостів та шляхопроводів.

Можуть бути виконані на основі декількох видів несучого профіля, можуть мати різні розміри V - подібної гумової вставки на деформаційні переміщення -/+ 40 мм та -/+ 50 мм.

До несучого профіля в якості елементів кріплення можуть бути приварені анкерні пластини, провушини, шпильки Нельсона, тощо. За бажання профіль може бути скомплектовано опалубочними пластинами.

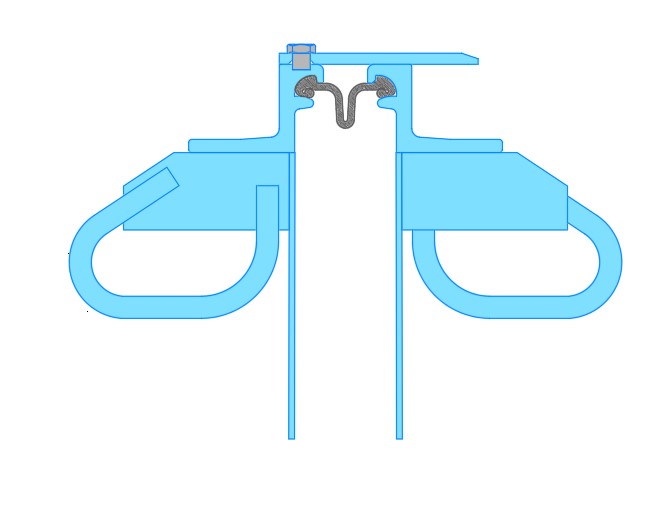

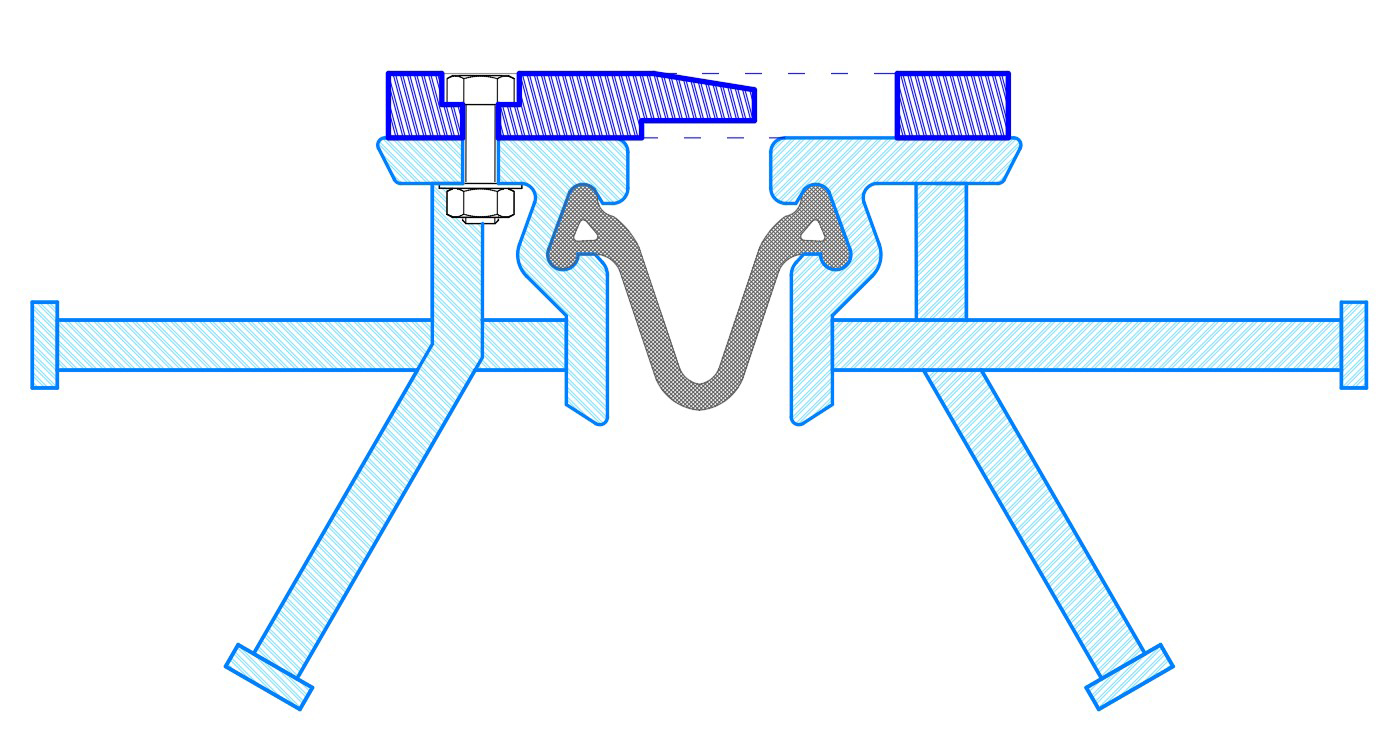

Профіль може бути укомплектовано синусоїдною накладкою для зменшення шуму руху транспорту. Також всі профілі даної серії можуть бути оснащенні плоскою накриваючою пластиною для використання деформаційного профіля під баласт (для мостів та шляхопроводів із залізничним, трамвайним, або іншим рейковим транспортом)

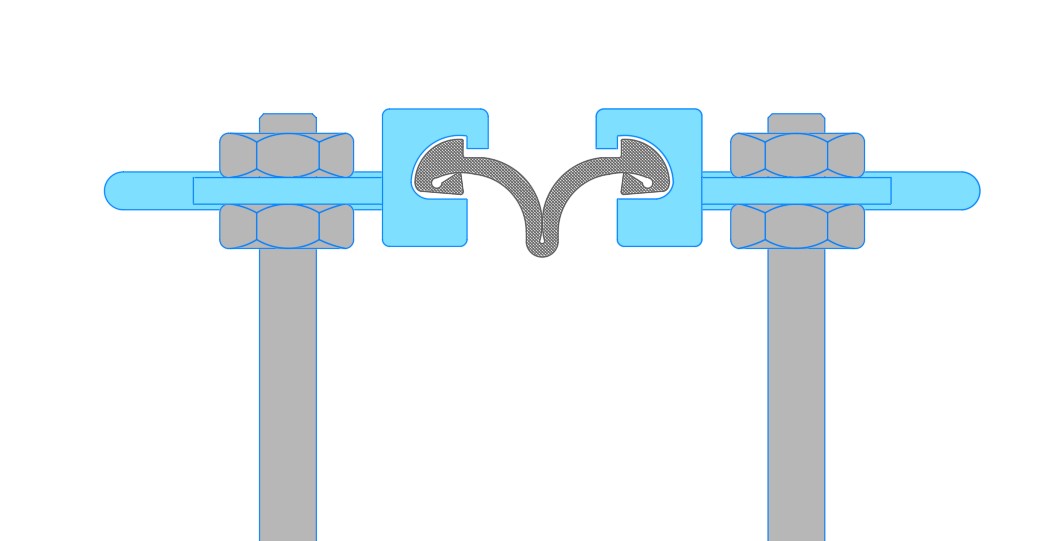

Також можливе виготовлення ремонтної версії для кріплення на анкерні болти.

Використовується: автомобільні мости, шляхопроводи, віадуки, з/д мости, та інші споруди транспорту будь яких категорій складності та будь яких конструкцій (монолітні залізобетонні, збірні залізобетонні, сталеві)

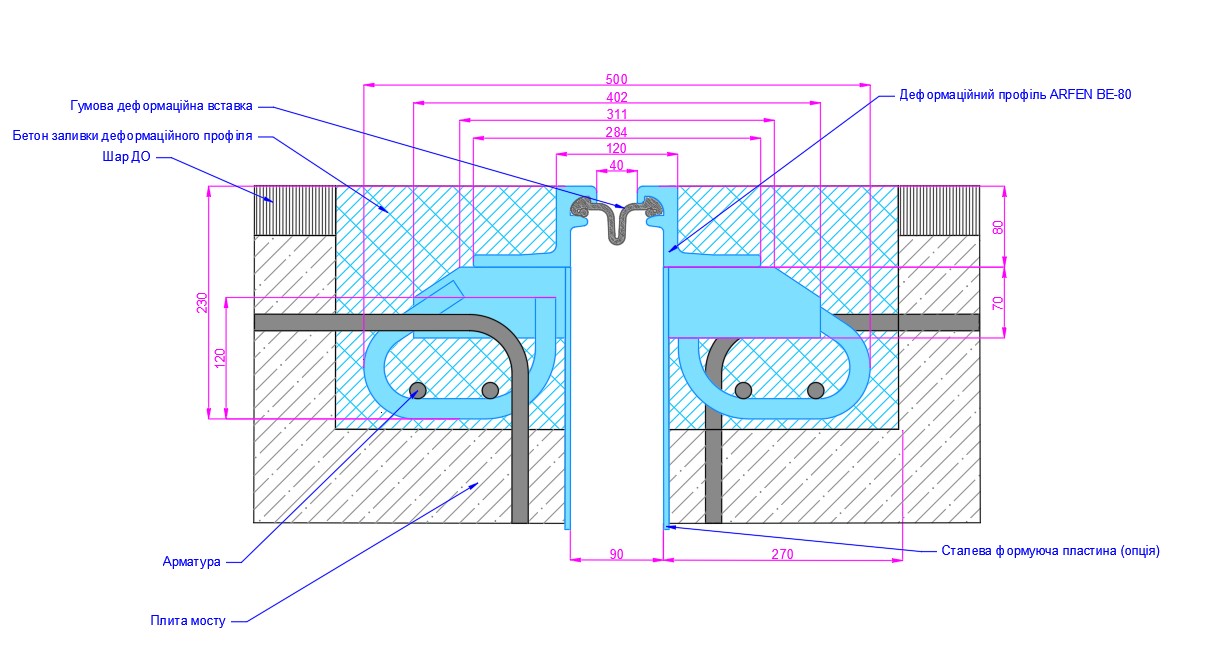

Принцип дії: Монтується шляхом вмонолічування анкерних кріплень в плиту штучної споруди з обох боків деформаційного шва. Навантаження безпосередньо сприймають поздовжні несучі сталеві профілі. Деформаційні переміщення та гідроізоляція забезпечується завдяки V - подібній гумовій вставці.

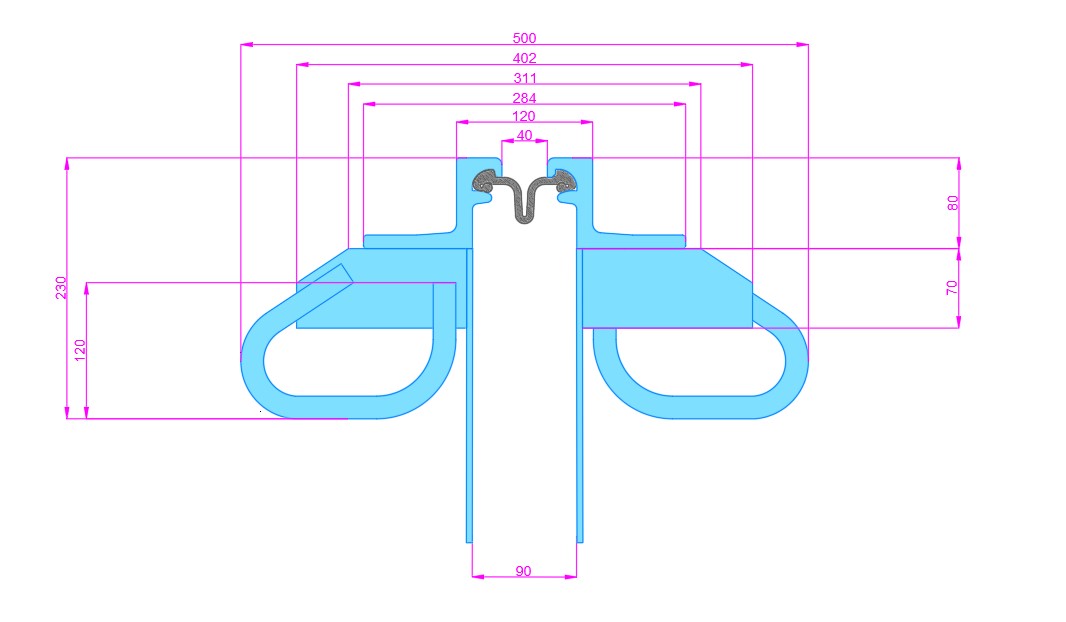

Характеристики:

  • Деформаційні переміщення -/+ 40 мм та -/+ 50 мм
  • Допустимі навантаження НК80 та НК100
  • Покриття цинком не менше 80 мкм в два шари, покриття епоксидною фарбою не менше 100 мкм в два шари
  • Профілі індивідуального виготовлення під технічне завдання замовника
  • Є декілька типів несучого профіля (під асфальтобетонні покриття, цементобетонні покриття, та ремонтний варіант)
  • Довжина суцільної балки до 12 м
