WG50 Система перил для амбулаторий, садиков, школ, учебных учреждений

Данная система поручней, отличное решение для внутренней отделки в общественных местах. За счёт своих антибактериальных добавок и грязеотталкивающих свойств, поручень очень легко содержать в чистоте. Более того, данную систему можно применять в комбинации с угловой и настенной защитой, что позволяет закрыть дизайнерский вопрос. А также данную систему поручней, можно применить на лестничной клетке.

Комплектующие:

• Виниловый профиль - 2 мм
• Алюминиевый профиль
• WG010 Кронштейн для монтажа
• WG010-1 Кронштейн для монтажа из нержавеющей стали
• WG011 Боковой завершающий элемент
• WG011-2 Внешний и внутренний поворотный элемент
• WG017 Соединительный браслет
• WG018 Заглушка
• WGP18 Боковой фиксатор
• WG019 Вертикальный крепёж из алюминия
• WG021 Внешний поворотный боковой элемент
• WG021-2 Внутренний поворотный боковой элемент
• WG024 Настенный завершающий элемент
• WG025 Напольный завершающий элемент
• WG040 Вертикальный профиль
• WG041 Вертикальный крепёж из пластика

Монтаж:

1. Перед монтажом необходимо произвести замер нужной длины алюминиевого несущего профиля, после отрезать необходимую длину.
2. Разметить и просверлить отверстия для монтажа в алюминиевом несущем профиле, диаметром 6-6,5 мм. Крепление перил-отбойников производится дюбелями следующих типов, которые не входят в комплект поставки:
   • основание из кирпича дюбель 10х60 (80), саморезы 6х160
   • основание из бетона дюбель 10х60, саморезы 6х160
   • основание из гипсокартона дюбель Молли, болты 6х140
3. На следующем этапе, необходимо просверлить отверстия в стене при помощи перфоратора (из расчета 2 кронштейна на 1 м/п, но не более 600 мм между кронштейнами). Для разметки использовать алюминиевый несущий профиль с уже подготовленными отверстиями для монтажа, в качестве шаблона.
4. Произвести монтаж несущего алюминиевого профиля, поочередно выставив кронштейны напротив отверстий и закрепив без затяжки саморезами или болтами к соответствующему дюбелю.
5. Окончательная фиксация саморезами (болтами) алюминиевого несущего профиля производится после установки всех переходных и завершающих элементов (заглушки, углы).
6. Установка всех переходных и завершающих элементов (заглушки, углы) к алюминиевому несущему профилю производится при помощи винтов самосверлящих 3,9х16 DIN 7504 N.
7. После выполнения всех вышеуказанных действий, необходимо произвести окончательную фиксацию алюминиевого профиля саморезами (болтами) к основанию стены предварительно выставив его в монтажное положение.
8. Произвести порезку в размер и монтаж декоративных виниловых накладок.
9. При длине прямых участков более 4-х м/п, установку алюминиевого несущего профиля и виниловой декоративной накладки необходимо производить стык-в-стык и в разбежку min 100 мм.

Примечание: В данной модели, нет амортизирующей вставки.

• Каталог - Системы защиты стен и углов АРФЕН 2018

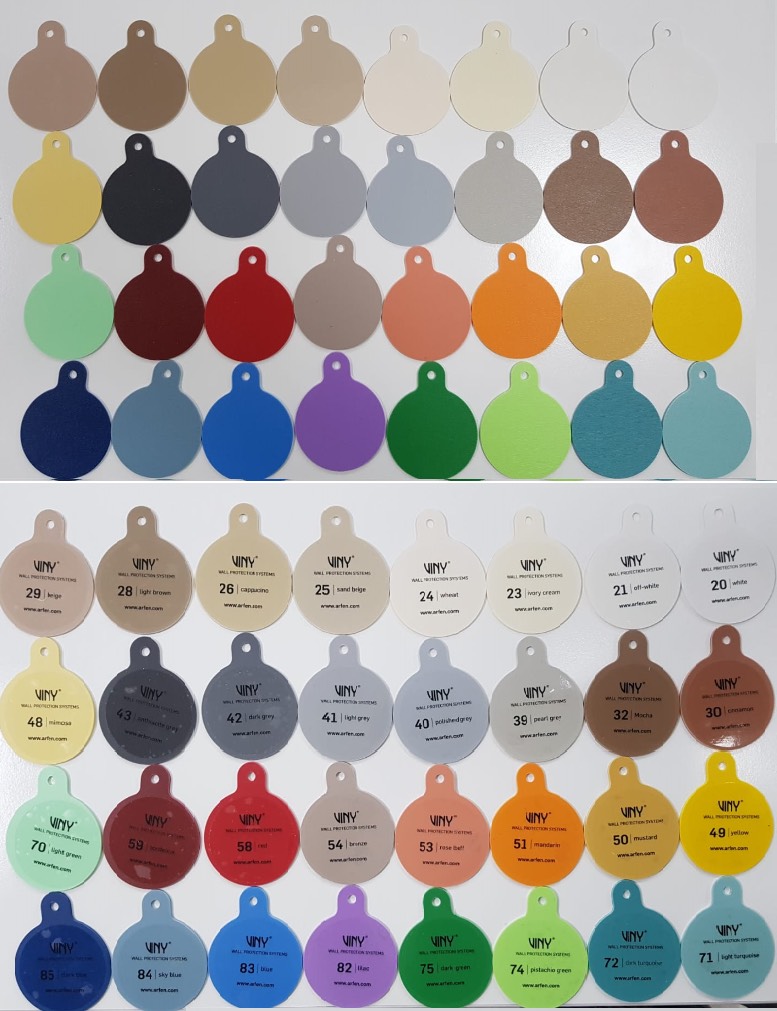

• Цветовая палитра - Отбойники
