WG145 Отбойник - поручень для стационарных отделений

Данная модель поручня, отлично подойдёт для приёмных и стационарных отделений. Выполняет функцию защиты стены и возможность придержаться посетителям. Самая лаконичная модель, имеет чёткую и ровную форму.

Комплектующие:

• Виниловый профиль - 2 мм
• Алюминиевый профиль
• Резиновая вставка ТЭП
• Заглушка левая\правая
• Внешний  угол
• Внутренний  угол

Монтаж:

1. Перед монтажом необходимо произвести замер нужной длины алюминиевого несущего профиля, после отрезать необходимую длину.
2. Разметить и просверлить отверстия для монтажа в алюминиевом несущем профиле, диаметром 6-6,5 мм. Крепление перил-отбойников производится дюбелями следующих типов, которые не входят в комплект поставки:
   • основание из кирпича дюбель 10х60 (80), саморезы 6х160
   • основание из бетона дюбель 10х60, саморезы 6х160
   • основание из гипсокартона дюбель Молли, болты 6х140.
3. На следующем этапе, необходимо просверлить отверстия в стене при помощи перфоратора (из расчета 2 кронштейна на 1 м/п, но не более 600 мм между кронштейнами). Для разметки использовать алюминиевый несущий профиль с уже подготовленными отверстиями для монтажа, в качестве шаблона.
4. Произвести монтаж несущего алюминиевого профиля, поочередно выставив кронштейны напротив отверстий и закрепив без затяжки саморезами или болтами к соответствующему дюбелю.
5. Нарезать необходимую длину внутреннего амортизатора и зафиксировать его в специальный паз, который расположен в алюминиевом несущем профиле.
6. Окончательная фиксация саморезами (болтами) алюминиевого несущего профиля производится после установки всех переходных и завершающих элементов (заглушки, углы).
7. Установка всех переходных и завершающих элементов (заглушки, углы) к алюминиевому несущему профилю производится при помощи винтов самосверлящих 3,9х16 DIN 7504 N.
8. После выполнения всех вышеуказанных действий, необходимо произвести окончательную фиксацию алюминиевого профиля саморезами (болтами) к основанию стены предварительно выставив его в монтажное положение.
9. Произвести порезку в размер и монтаж декоративных виниловых накладок.
10. При длине прямых участков более 4-х м/п, установку алюминиевого несущего профиля и виниловой декоративной накладки необходимо производить стык-в-стык и в разбежку min 100 мм.

• Каталог - Системы защиты стен и углов АРФЕН 2018

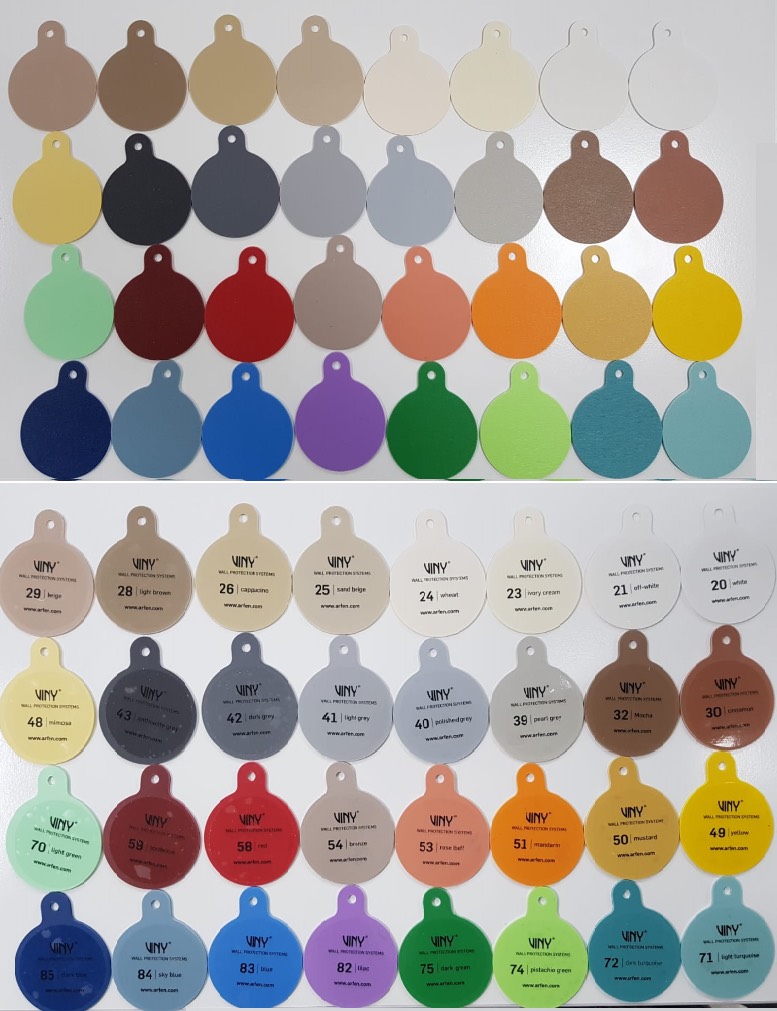

• Цветовая палитра - Отбойники
